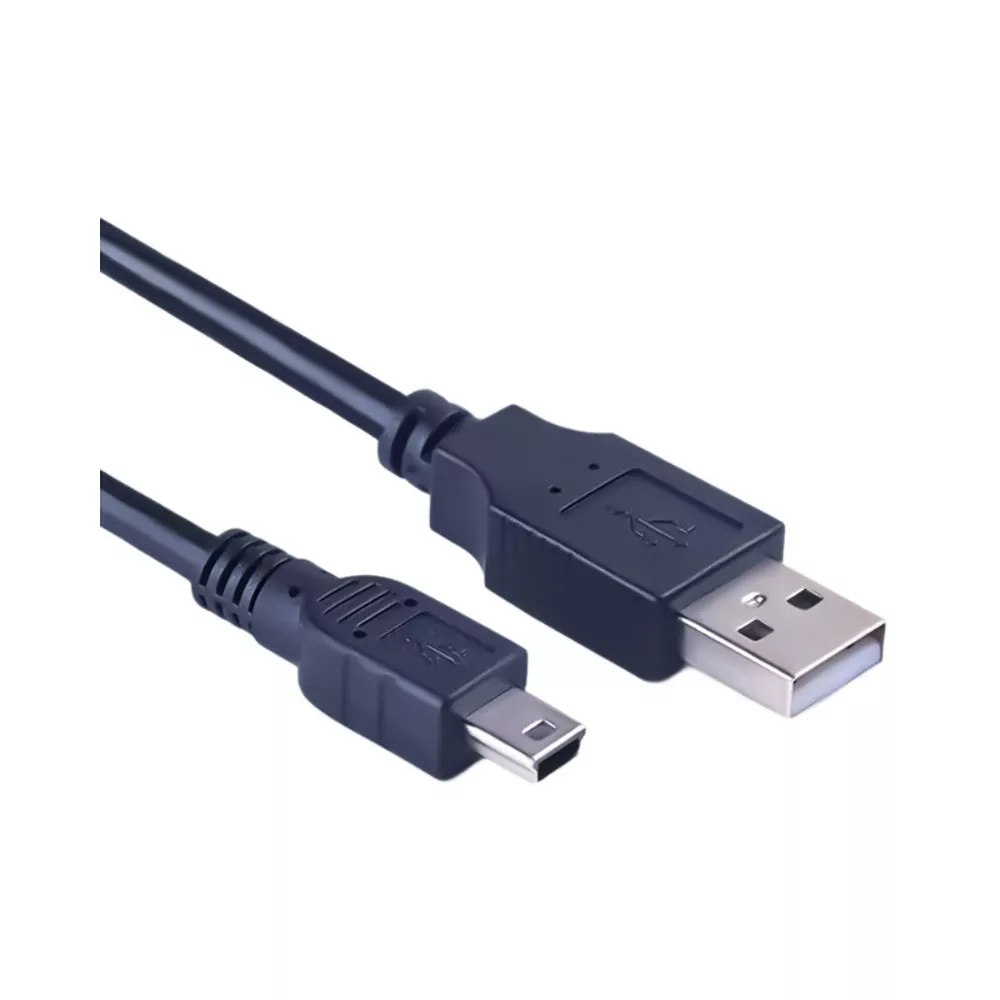

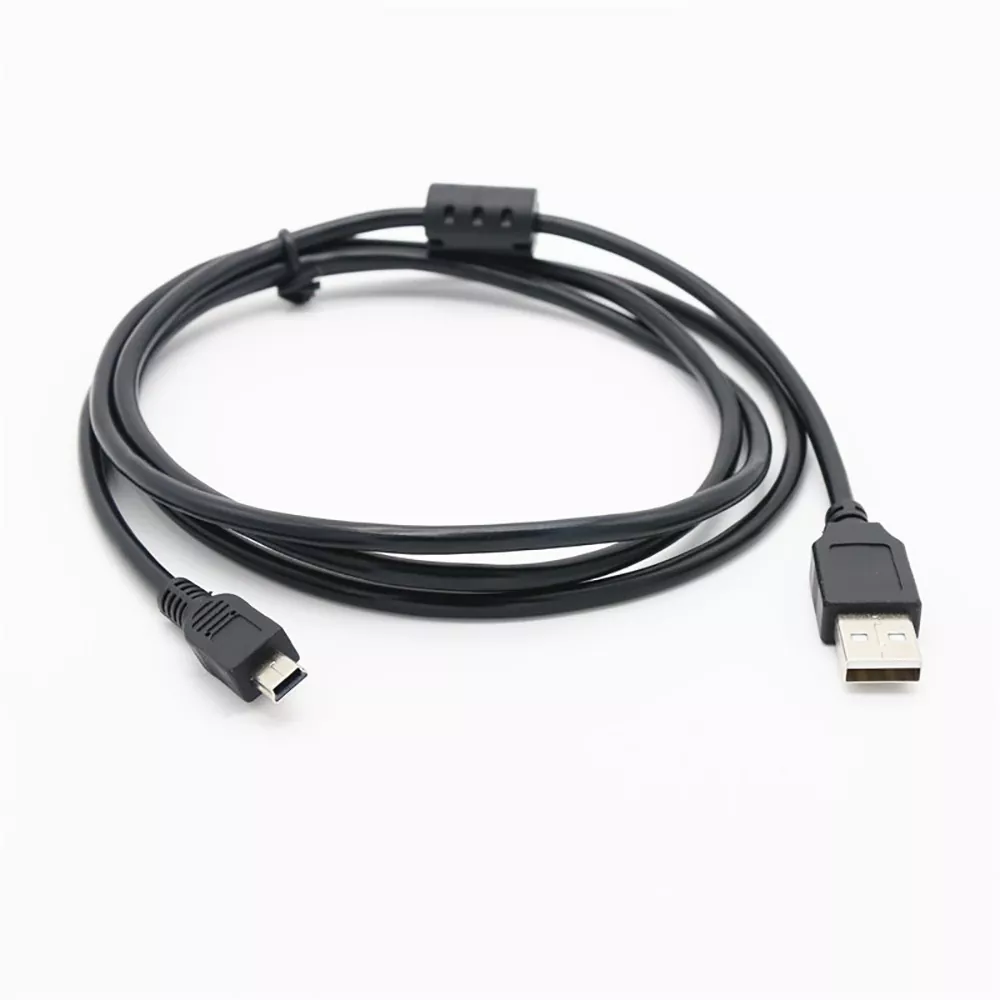

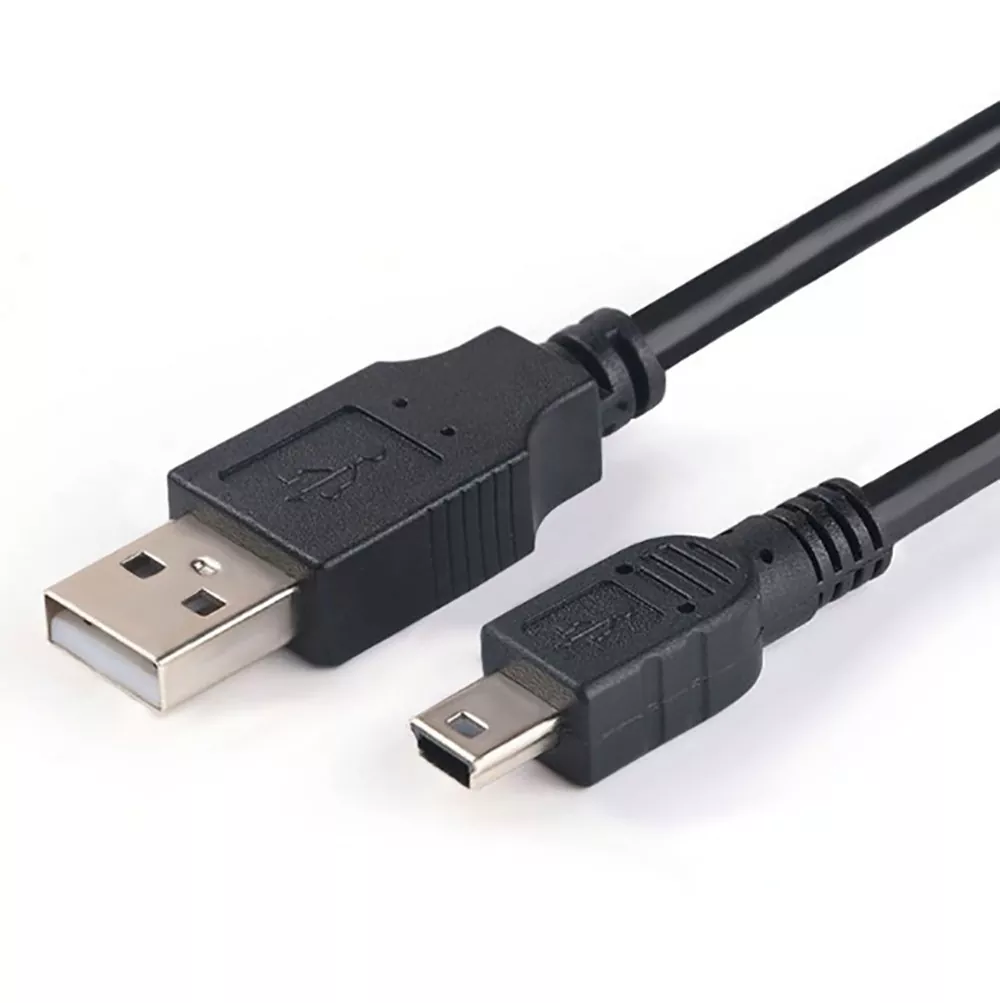

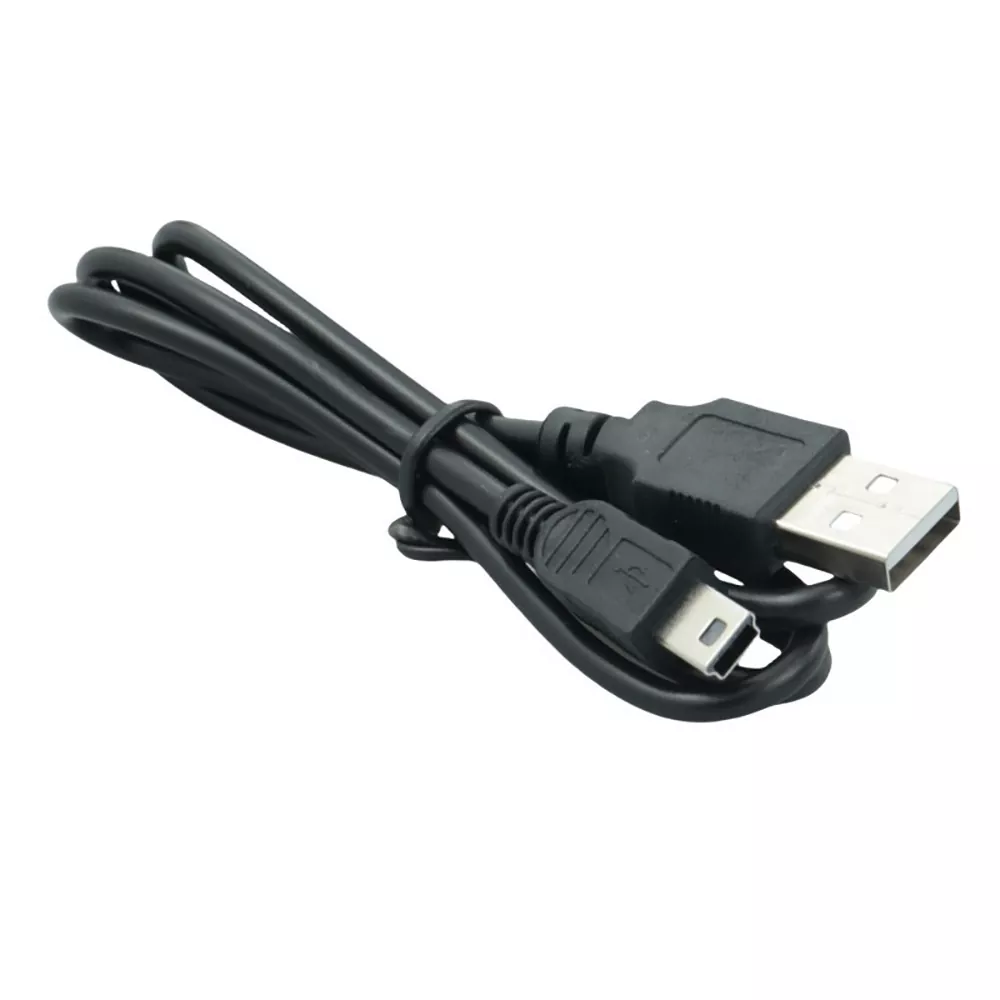

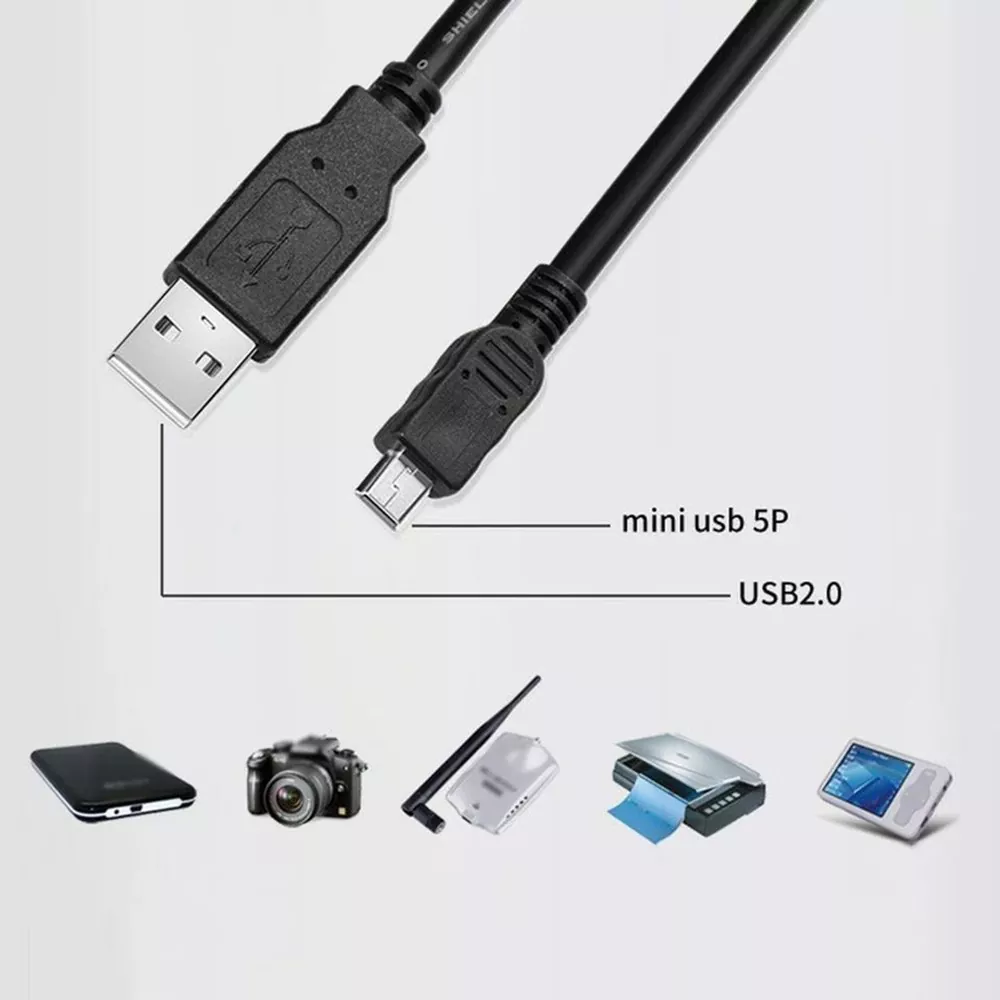

A TLD Electronic USB 2.0 A dugó-mini B kábele, egy kínai USB-kábel gyártó és gyár, szabványt igénylő kompatibilis eszközökhöz készült USB Type-A – Mini-B (5 tűs) csatlakozás. A kábel ónozott réz teljesítményt és adatvezetők, D+/D- csavart érpárral. Háromrétegű réteget biztosít árnyékolás alumínium fóliával és 48 fonatos ónozott rézhálóval a megbízhatóság érdekében teljesítményt.
|
Paraméter |
Részletek |
|
Termék neve |
USB 2.0 A dugasz-mini B kábel – adatszinkronizálás és Töltő kábel |
|
Márka |
TLD/Private Label (OEM szívesen) |
|
Származás |
Guangdong, Kína |
|
Tanúsítványok |
RoHS, REACH, UL |
|
Csatlakozó típusa |
USB Type-A dugó – USB Mini-B dugó (5 tűs) |
|
Hossz |
1m-3m / egyedi hosszúságok állnak rendelkezésre |
|
Adatátviteli sebesség |
480 Mbps (nagy sebességű USB 2.0) |
|
Power Delivery |
Akár 2,4 A (normál USB-busz-táp) |
|
Teljesítményvezetők |
Ónozott réz (VBUS és földelt) |
|
Adatvezetők |
Ónozott réz (D+/D- csavart érpár) |
|
Árnyékolás |
Alumínium fólia + 48 fonatos ónozott rézháló |
|
Kabát |
Rugalmas PVC – matt fekete vagy fehér (egyedi színek elérhető) |
|
Csatlakozó Shell |
Nikkelezett sárgaréz, öntött húzásmentesítővel |
|
Érintkező bevonat |
Aranyfényű foszforbronz |
|
Mini-B csatlakozóprofil |
Normál 5 tűs Mini-B |
|
Visszafelé kompatibilitás |
Teljesen kompatibilis az USB 1.1-es eszközökkel |
|
Üzemi hőm |
-10°C és 60°C között |
|
Csomagolás |
Polizsák, cipzáras táska, buborékcsomagolás vagy egyedi kiskereskedelmi doboz |
|
Átfutási idő |
15-20 nap tömeges megrendelés esetén; ingyenes minták az 5–7 napokon |
|
MOQ |
100 egység; rugalmas egyedi projektekhez |



Az USB Mini-B csatlakozó kisebb mint a normál Type-B és robusztusabb, mint a Micro-B. Sok digitálison használják felett gyártott kamerák, hordozható zenelejátszók és külső merevlemezek elmúlt 15+ év. Ez a kábel helyettesíti azokat a kötegelt kábeleket, amelyek elszakadnak ill eltévedni.
480 Mbps (nagysebességű USB 2.0) mellett a A kábel kezeli a hordozható eszközök általános terheléseit:
Fényképezőgép internetmegosztása és fényképátvitel: Töltsön le egy 32 GB-os memóriát kártya tele van RAW képekkel (kb. 1000 fotó, egyenként 30 MB) 12 alatt percben.
Zene szinkronizálása: 10 GB-os zenei könyvtár átvitele (kb. 2500 dalok) 4 percen belül.
Külső meghajtó biztonsági mentései: Másoljon egy 5 GB-os mappát a dokumentumokból és adathordozót hordozható merevlemezre kevesebb mint 2 perc alatt.
A kábel mindkét tápellátást hordozza (VBUS) és adat (D+/D-), így egyszerre tud szinkronizálni és tölteni. Ez hasznos számára:
Fényképezőgép megosztása: Csatlakoztasson egy DSLR-t egy laptophoz az élő nézethez fényképezés közben, miközben a fényképezőgép akkumulátora feltöltve van.
GPS-navigáció: Frissítse a térképeket a Garmin készüléken töltés közben az autóban vagy az íróasztalnál.
Zenelejátszók: Lejátszási listák szinkronizálása az eszköz töltése közben egyik napról a másikra.
Helyszíni adatgyűjtés: A digitális rögzítőt folyamatosan áram alatt kell tartani hosszú interjúk vagy felvételek.
A Mini-B kábeleket gyakran hordják be fényképezőgép táskák, hátizsákok és kesztyűtartók. Ez a kábel mindennapi használatra készült használd:
Öntött húzásmentesítő, amely 25 mm-re nyúlik ki minden csatlakozótól
Nikkelezett sárgaréz csatlakozóhéjak
Aranyfényű foszforbronz érintkezők
5000+ behelyezési/kihúzási ciklus mechanikusan megerősítve tesztelés
A rugalmas PVC köpeny ellenáll a meghajlásnak és a kopásnak
A hordozható eszközöket gyakran használják a közelben vezeték nélküli interferencia. A fólia + fonat árnyékolás biztosítja az EMI/RFI visszautasítást, segít elkerülni:
Sérült képfájlok az átvitel során
Zavaros hang a zene szinkronizálása közben
Megszakadt biztonsági mentés a külső meghajtókon
Instabil tethering kapcsolatok stúdiófelvételeken
A Mini-B port volt a szabvány hordozható eszközök több mint egy évtizede. Ez a kábel kompatibilis:
Digitális fényképezőgépek: Canon EOS (Rebel, 5D, 6D, 7D sorozat), Nikon DSLR (D3xxx, D5xxx, D7xxx, D8xx sorozat), Sony Alpha (régebbi modellek), Pentax, Olympus, Fujifilm X-series (régebbi modellek), Panasonic Lumix (régebbi)
Hordozható zene: iPod classic, iPod nano (régebbi generációk), SanDisk Sansa, Sony Walkman (digitális), Creative Zen, Zune
Külső tárhely: 2,5 hüvelykes hordozható merevlemezek a WD, Seagate, Toshiba, Hitachi, Samsung (2018 előtti modellek)
GPS és navigáció: Garmin kézi számítógépek (GPSMAP, eTrex sorozat), TomTom autós GPS
Hangrögzítők és hang: Zoom H-sorozat (H4n, H5, H6), Tascam DR-sorozat, Sony ICD-sorozat
Egyéb: régebbi Kindle e-olvasók, műszerfalak, babafigyelők, digitális mikroszkópok, hordozható projektorok, MIDI billentyűzetek, barkács elektronika táblák (Arduino Mini-B-vel)
USB 3.0 portokkal működik (működik 2.0 sebességgel) és USB 1.1 portokkal. Egy kábel vegyes készülékes környezetekhez.
Fotóstúdiók és helyszíni felvételek: DSLR csatlakoztatása a laptop az élő előnézethez, RAW fájlok átviteléhez és a fényképezőgép akkumulátorának megőrzéséhez feltöltött.
Utazás és kaland: Vigyen magával egy tartalék Mini-B kábelt a kamera, GPS és hordozható meghajtó.
Zene és audio gyártás: Zenei könyvtárak szinkronizálása, átvitel terepi felvételeket, és csatlakoztasson hordozható felvevőket egy szerkesztő munkaállomáshoz.
Otthoni és irodai biztonsági mentés: Csatlakoztassa a hordozható külső meghajtókat asztali számítógépek rutin fájlok biztonsági mentéséhez.
Oktatás és terepkutatás: Használja adatrögzítőkkel, kézi GPS és hordozható műszerek.
Kiskereskedelem és e-kereskedelem: nagy mennyiségű fényképezőgép tartozéka üzletek, elektronikai kiskereskedők és online eladók.
Barkácsolás és elektronika: Connect Arduino, Raspberry Pi (régebbi modellek) és fejlesztő kártyák programozáshoz és hibakereséshez.
Az 5 tűs Mini-B VBUS-t tartalmaz (teljesítmény), D+/D- (adatpár) és földelés. Aranyfényű foszforbronz érintkezők 5000 ciklus minimális behelyezési értékkel.
Az adatsorok szorosan csavartak (6–8 fordulat hüvelykenként) az áthallás minimalizálása és a jelintegritás megőrzése érdekében 480 Mbps.
28 AWG ónozott réz vezeték alacsony ellenállású áramutat biztosítanak (körülbelül 0,06 Ω lábonként). Feszültség csepp 0,2V alatt marad 2,4A-nél.
Az alumínium fólia 100%-ot biztosít lefedettség a nagyfrekvenciás EMI ellen. A 48 fonatos ónozott rézháló hozzáteszi mechanikai szilárdság és alacsony frekvenciájú zajelnyomás.
Minden kábel átesik:
Folytonosság (mind az 5 érintkező)
Rövidzárlati szigetelés
Hi-Pot szigetelés (300V DC, >10MΩ)
Ellenállás (VBUS és test)
Funkcionális kézfogás USB gazdagéppel
A TLD ISO-9001:2015 szerint működik minősített minőségirányítás.
|
Minőségellenőrző pont |
Módszer |
Elfogadási kritériumok |
|
Bejövő anyag minőségellenőrzése |
Vizuális + mérő + ellenállás |
Vezető AWG, árnyékolás lefedettség, bevonat |
|
Inline forrasztás ellenőrzése |
Automatizált optikai ellenőrzés (AOI) |
100%-ban hibamentes kötések |
|
100% elektromos teszt |
Automatizált tesztelő (ATE) |
Folytonosság, elszigeteltség, Hi-Pot |
|
Ellenállás teszt |
Mikroohmméter (eltolásos minta) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Behúzó/kihúzó erő |
Erőmérő (váltóminta) |
0,5–2,0 kgf (USB-IF specifikáció) |
|
Hajlítási állóképesség |
Flex teszter (műszakos minta) |
8000 ciklus 180°-nál – nincs elektromos hiba |
|
Valódi eszköz ellenőrzése |
Napi – kamera tether, meghajtó másolás teszt |
Stabil kapcsolat, hibamentes átvitel |
|
Szemrevételezéses ellenőrzés |
100%-os egységek |
Nincs karcolás, elcsúszás vagy formázás |
A 2008-ban alapított TLD egy 12 000 m²-es ISO-9001 tanúsítvánnyal rendelkező gyártó, beszállító és exportőr több mint 200 alkalmazottal és 15 házon belüli K+F mérnök. A dongguani létesítmény teljesen automatizált gyártósorok – vágás, csupaszítás, forrasztás, ráöntés és tesztelés.
A TLD globális márkákat szállít, beleértve ZTE, Skyworth és Hisense, valamint nagykereskedelmi forgalmazók, kamera/audió kiskereskedők és e-kereskedelmi eladók 55 országban.
Amit a TLD nyújt:
Közvetlen gyári árak nagykereskedelmi és tömeges megrendelésekhez
Egyedi hosszúságok (3 láb, 6 láb, 10 láb), színek (fekete, fehér, kék, piros), csatlakozó címkézés és kiskereskedelmi csomagolás
Saját címkézés, egyedi buborékcsomagolás és teljes kiskereskedelmi dobozok
Ingyenes minták minősített vásárlóknak 5-7 napon belül
Raktáron lévő standard modellek gyors kiszállításhoz
98,5%-os pontos szállítási rekord 24 hónap alatt
Elkötelezett fiókkezelők és technikai támogatás
ProPhoto Supplies (USA): „Csomagba csomagoljuk A TLD Mini-B kábelei kamerakötegeinkkel és tartozékainkkal. A fotósok szeretik az építési minőség – nincs több gyengéd kábel, amely félbeszakad. megrendeltük több mint 5000 darab, és a visszaküldési arány gyakorlatilag nulla.”
V: A Mini-B csatlakozó széles volt digitális fényképezőgépeken (Canon/Nikon/Sony DSLR), hordozható zenelejátszókon (iPod) használják klasszikus/nano, SanDisk), külső 2,5 hüvelykes merevlemezek, GPS kézi számítógépek, digitális hangrögzítők és egyéb hordozható szórakoztató elektronikai cikkek, amelyeket a a 2000-es évek közepétől a 2010-es évek végéig. Ha az eszköze kicsi, trapéz alakú USB-porttal rendelkezik (alul szélesebb), valószínűleg egy Mini-B.
V: Nem. Mini-B és Micro-B különböző csatlakozók. A Mini-B szélesebb és vastagabb (körülbelül 10,6 mm × 7,5 mm). A Micro-B keskenyebb és laposabb. Nem cserélhetők fel. Ezt A kábel kifejezetten a Mini-B portokhoz való.
V: Igen. Canon EOS sorozat (Rebel, 5D, 6D, 7D stb.) és Nikon DSLR-ek (D3xxx, D5xxx, D7xxx, D8xx stb.) Mini-B portokkal működni fog. Használhatja fájlátvitelre, élőkép internetmegosztásra és töltésre (a fényképezőgép beállításaitól függően).
V: 480 Mbps (USB 2.0 nagy sebességű). A gyorsabb átvitel érdekében a TLD USB 3.0 Mini-B kábeleket is kínál – forduljon az értékesítéshez csapat.
V: Igen. A kábel mindkét áramot hordozza (VBUS) és adat (D+/D-), így egyszerre szinkronizálhat és tölthet.
V: Igen. A TLD saját márkás és OEM szolgáltatások – egyedi színek (fekete, fehér, kék, piros, rózsaszín stb.), lézer gravírozás a csatlakozóhéjon, nyomtatott márkajelzés a kabáton és egyedi csomagolás.
V: Igen – a TLD ingyenes mintákat biztosít minősített vállalkozásoknak. Csak a szállítást fizeted. Tesztelje a kábelt a sajátjával tényleges eszközöket tömeges rendelés leadása előtt.
USB és AV kábelek:

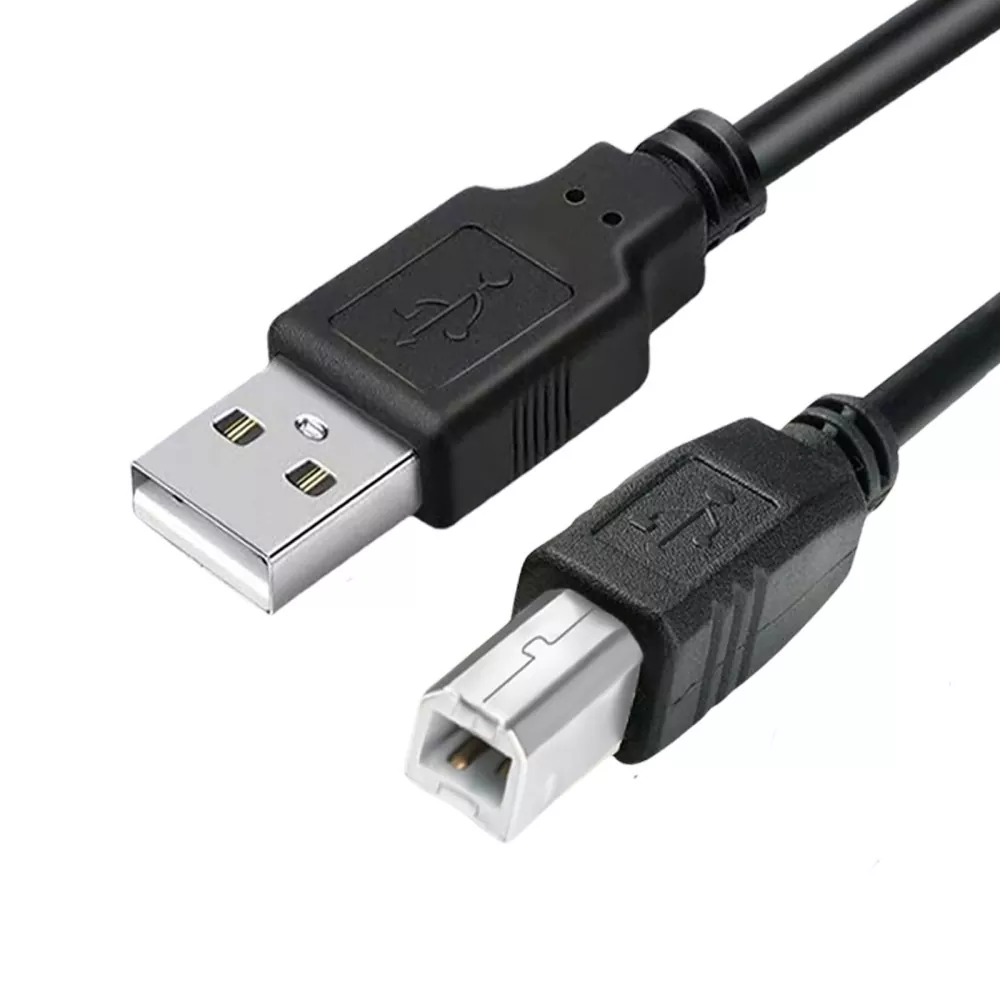

6 láb hosszú USB 2.0 A–B kábel – nagy sebességű nyomtató/lapolvasó kábel
6 láb hosszú USB 3.0 A–C kábel – fonott nylon kiadás
Nagy sebességű HDMI-kábel 6 láb Ethernettel – 4K HDR-kompatibilis
Starlink kiegészítők:

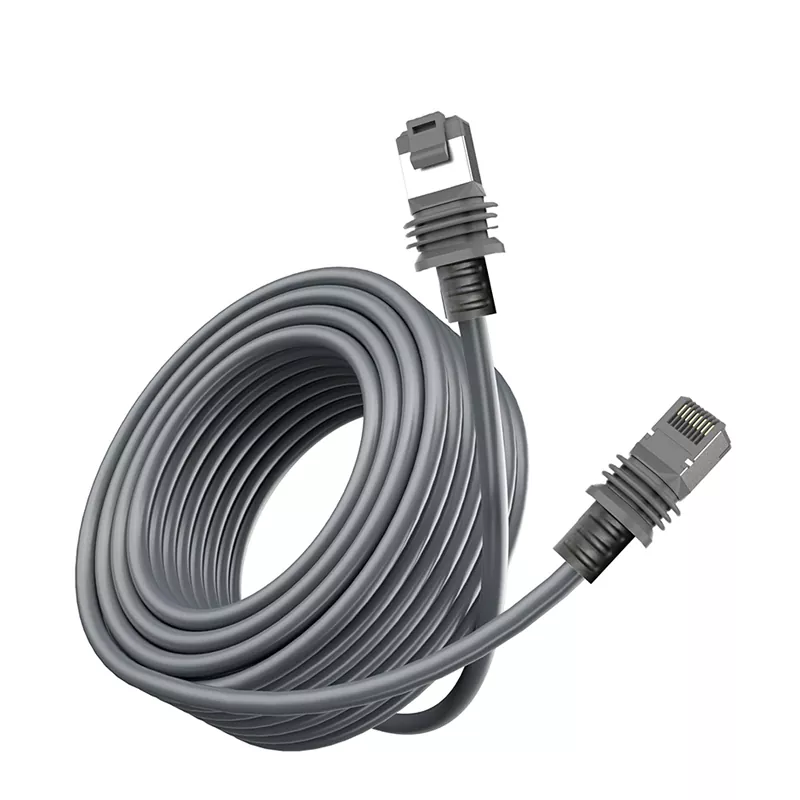

Starlink Gen 2/Gen 3 tányér hosszabbító kábel – 75 láb/150 láb Időjárásálló
