A DC apa-nő 433 MHz távirányító kapcsolókényelmes módot biztosít a kompatibilis egyenáramú berendezések vezeték nélküli vezérlésére. Ahelyett, hogy fizikailag működtetnének egy kapcsolót vagy egy vezérlőkábelt vezetnének egy eszközhöz, a felhasználók vezeték nélküli jelet küldhetnek egy 433 MHz-es távoli adón keresztül egy vevőmodulhoz, amely az egyenáramú tápforrás és a terhelés közé van csatlakoztatva. Ez az elrendezés hasznos világításhoz, kis elektromos berendezésekhez, beléptetőrendszerekhez, automatizálási projektekhez, vezérlőpanelekhez és más alacsony feszültségű alkalmazásokhoz.
A vezeték nélküli kapcsoló kiválasztása és telepítése azonban többet jelent, mint a dugaszoló és az anya egyenáramú csatlakozók összeillesztését. A feszültség, az áramerősség, a csatlakozó polaritása, a vevő kimeneti konfigurációja, a működési távolság, a környezeti feltételek, az interferencia és a terhelés jellemzői egyaránt befolyásolhatják a teljesítményt. Ez az útmutató elmagyarázza az alapvető műszaki szempontokat, így a vásárlók, a telepítők és a rendszerintegrátorok elkerülhetik a kompatibilitási problémákat, és megbízhatóbb vezeték nélküli vezérlési megoldást hozhatnak létre.

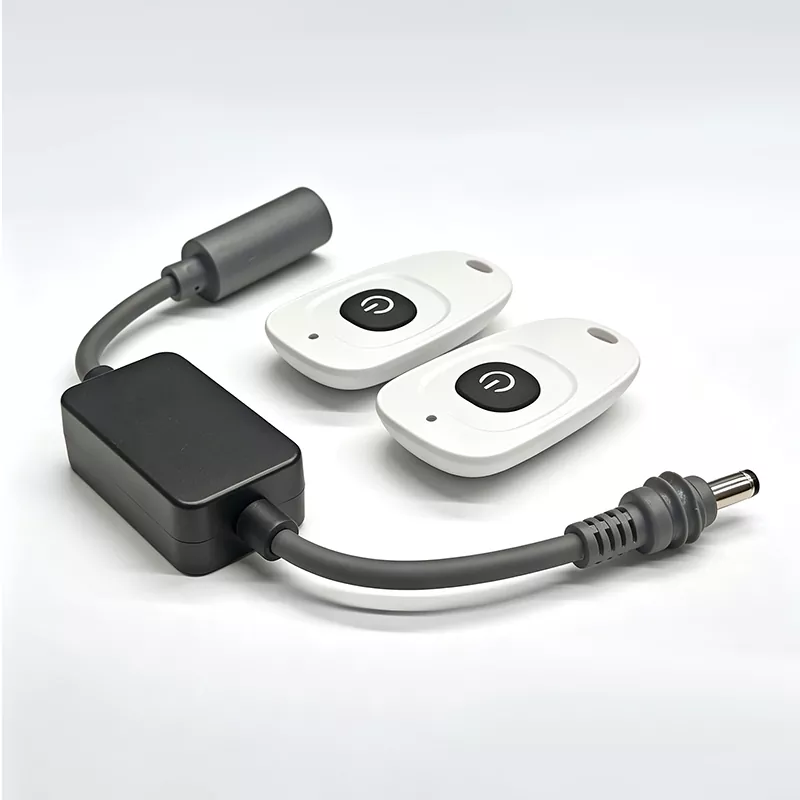

A 433 MHz-es egyenáramú 433 MHz-es távirányító kapcsoló egy vezeték nélküli kapcsolóegység, amelyet egyenáramú elektromos terhelés távoli vezérlésére terveztek. Általában egyenáramú apa és anya csatlakozókat tartalmaz, valamint egy 433 MHz-es vezeték nélküli vevőt és távadót. A csatlakozóelrendezés lehetővé teszi az eszköz integrálását egy meglévő egyenáramú áramkörbe anélkül, hogy kiterjedt újrahuzalozásra lenne szükség.
Az alapkoncepció egyértelmű: az egyenáramú tápegység látja el árammal a kapcsolómodult, míg a 433 MHz-es távirányító a vezeték nélküli parancsot. Amikor a vevő felismeri a helyes jelet, belső kapcsoló áramköre állapotot vált, és vezérli a csatlakoztatott terhelésre leadott teljesítményt.
Ez a kialakítás számos általános problémát megoldhat. Előfordulhat, hogy a berendezéseket olyan helyekre telepítik, amelyekhez nem lehet hozzáférni, nehéz lehet fizikai kapcsolót felszerelni, vagy a felhasználóknak több eszközt is távolról kell vezérelniük. A vezeték nélküli egyenáramú kapcsolómegoldás csökkentheti a kábelek elvezetését, és kényelmesebbé teheti a mindennapi működést.
A működési folyamat általában négy szakaszból áll: adás, vétel, dekódolás és kapcsolás. A távirányító egy gombjának megnyomásakor az adó kódolt rádiófrekvenciás jelet generál a 433 MHz-es sáv körül. A vevőmodul figyeli a megfelelő jelet, és ellenőrzi, hogy az megfelel-e a programozott vezérlőkódjának.
A sikeres felismerés után a vevő aktiválja a kapcsoló áramkörét. A termék kialakításától függően ez be- vagy kikapcsolhatja a csatlakoztatott DC terhelést, válthat a különböző működési állapotok között, vagy pillanatnyi kimenetet válthat ki.
Elküldi a vezeték nélküli parancsot.
A kódolt vezérlő információkat hordozza.
Fogadja és ellenőrzi a jelet.
Szabályozza a csatlakoztatott terhelés teljesítményét.
A tényleges teljesítmény az adó teljesítményétől, a vevő érzékenységétől, az antenna kialakításától, a telepítési környezettől, az akadályoktól, az elektromos zajtól és a berendezés által használt 433 MHz-es protokolltól függ.
| Összetevő | Funkció | Mit kell ellenőrizni |
|---|---|---|
| DC dugós csatlakozó | Kompatibilis DC aljzathoz vagy kábelhez csatlakoztatható. | Méret, polaritás, áramerősség. |
| DC aljzat csatlakozó | Biztosítja a csatlakozást az egyenáramú terheléshez. | Megfelelő dugóméretek és polaritás. |
| RF vevő | Távoli parancsokat fogad. | Frekvencia, tartomány, kódolási módszer. |
| Kapcsoló áramkör | Szabályozza a terhelés áramát. | Feszültség és áramkapacitás. |
| Távirányító | Felhasználói parancsokat küld. | Kompatibilitás és működési távolság. |
Az elektromos kompatibilitás az egyik legfontosabb szempont a vezeték nélküli DC kapcsoló kiválasztásakor. A mechanikusan illeszkedő termék elektromosan még mindig alkalmatlan lehet. A vásárlóknak át kell tekinteniük a teljes specifikációs lapot, ahelyett, hogy csak a termék nevére hagyatkoznának.
A kompakt csatlakozó-alapú formátumnak köszönhetően ez a típusú vezeték nélküli kapcsoló számos alacsony feszültségű vezérlési forgatókönyvhöz alkalmas. Különösen hasznos lehet, ha egy új vezetékes vezérlővonal telepítése megnövelné a telepítési időt vagy kényelmetlen felhasználói felületet hozna létre.
Távirányító LED szalagokhoz, lámpákhoz, szekrénylámpákhoz, díszvilágításhoz és egyéb kompatibilis egyenáramú világítási termékekhez.
Kényelmes vezeték nélküli vezérlés kiválasztott kisfeszültségű készülékekhez és automatizálási projektekhez.
Hasznos a kompatibilis LED-táblák és a kijelző megvilágításának távoli kapcsolásához.
Praktikus komponens prototípusokhoz, hobbiprojektekhez, oktatási rendszerekhez és testreszabott vezérlőkhöz.
Beépíthető megfelelő kisfeszültségű vezérlőáramkörökbe, ahol vezeték nélküli aktiválás szükséges.
Alkalmas kiválasztott kisfeszültségű segédvezérlési alkalmazásokhoz elektromos és biztonsági ellenőrzés után.
A telepítést a tápfeszültség leválasztásával kell kezdeni. Mielőtt bármit csatlakoztatna, azonosítsa az egyenáramú tápforrást, a szabályozott terhelést, a csatlakozó polaritását, valamint a kapcsoló névleges feszültségét és áramát.
Az egyes projekteknél általában a csatlakozók kompatibilitása és az elektromos besorolás az elsődleges szempont. Az OEM, a nagykereskedelmi és a rendszerintegrációs projektek esetében az olyan további tényezők, mint a testreszabás, a csomagolás, a gyártás következetessége, a minőség-ellenőrzés és a hosszú távú ellátási képesség, ugyanolyan fontossá válnak.
| Követelmény | Ajánlott ellenőrzés |
|---|---|
| Elektromos kompatibilitás | Feszültség, áram, polaritás, csatlakozó specifikáció. |
| Vezeték nélküli teljesítmény | 433MHz kompatibilitás, hatótáv, antenna kialakítás, interferencia ellenállás. |
| Alkalmazási környezet | Hőmérséklet, nedvesség, por, burkolati követelmények. |
| Gyártási követelmények | MOQ, átfutási idő, minőségi konzisztencia, csomagolás, testreszabás. |
Egy megbízható beszállítónak képesnek kell lennie egyértelmű műszaki specifikációk megadására, és meg kell válaszolnia a gyakorlati kérdéseket a csatlakozók méretével, elektromos besorolásával, távoli párosítással, kapcsolási módokkal, gyártási tűrésekkel és alkalmazási korlátokkal kapcsolatban.
A vezeték nélküli kapcsolók használata általában egyszerű, de a telepítési hibák és a környezeti feltételek váratlan viselkedést okozhatnak. A következő ellenőrzőlista segíthet a gyakori problémák elkülönítésében.
| Probléma | Lehetséges ok | Javasolt ellenőrzés |
|---|---|---|
| Nincs válasz | Nincs áram vagy helytelen párosítás. | Ellenőrizze a tápellátást és a távoli párosítást. |
| Rövid működési tartomány | Akadályok vagy RF interferencia. | Helyezze át a vevőt és ellenőrizze az antenna elhelyezését. |
| A betöltés nem működik | Rossz feszültség, polaritás vagy túlterhelt kimenet. | Ellenőrizze az elektromos előírásokat. |
| Szakaszos működés | Gyenge jel, instabil tápellátás vagy interferencia. | Ellenőrizze a tápellátás stabilitását és az RF környezetet. |
Ezek az előnyök különösen értékesek az utólagos beépítési projektek, ideiglenes telepítések, barkács elektronika és olyan termékek esetében, ahol fontos a tiszta külső megjelenés.
Nem feltétlenül. Az azonos névleges frekvencia megosztása nem garantálja a kompatibilitást. Az adó és a vevő különböző kódolási módszereket, protokollokat, párosítási eljárásokat vagy jelformátumokat használhat. Mindig győződjön meg arról, hogy a távirányítót és a vevőegységet úgy tervezték, hogy együtt működjenek.
Igen. A nem megfelelő méretű csatlakozó laza csatlakozást, megnövekedett érintkezési ellenállást, szakaszos működést vagy teljes inkompatibilitást okozhat. A külső átmérőt és a belső csap méreteit is ellenőrizni kell, ahol lehetséges.
Akkor tudja vezérelni a kompatibilis egyenáramú LED-világítást, ha a világítási feszültség, áramerősség, csatlakozó konfiguráció, polaritás és kapcsolási követelmények a termék specifikációi közé esnek. Telepítés előtt mindig ellenőrizze a terhelhetőséget.
A vezeték nélküli hatótávolságot befolyásolhatják a falak, fémszerkezetek, elektromos berendezések, az antenna tájolása, a telepítés helye, az akkumulátor állapota és a rádióinterferencia. A megadott tartományt általában a vizsgálati állapot értékének kell tekinteni, nem pedig minden telepítésre vonatkozó garanciaként.
Az alkalmasság az adott kapcsoló feszültségétől és áramerősségétől, valamint a terhelés jellemzőitől függ. A nagy teljesítményű vagy induktív terhelések megfelelő névleges relét, mágneskapcsolót, meghajtót vagy más vezérlő architektúrát igényelhetnek ahelyett, hogy a terhelést közvetlenül egy kis vezeték nélküli kapcsolómodulhoz csatlakoztatnák.
A vásárlóknak érdeklődniük kell a feszültség- és áramértékekről, a csatlakozó specifikációiról, a vezeték nélküli protokollról, a működési tartományról, a kapcsolási módról, a minőségellenőrzésről, a minta elérhetőségéről, a MOQ-ról, a csomagolásról, a testreszabási lehetőségekről, a gyártás átfutási idejéről és az értékesítés utáni műszaki támogatásról.
A 433 MHz-es egyenáramú dugaszoló-aljzat távirányító kapcsoló praktikus vezeték nélküli vezérlési megoldást kínál a kompatibilis egyenáramú berendezésekhez. Legnagyobb értékét az egyszerű egyenáramú csatlakozások kényelmes rádiófrekvenciás vezérléssel való kombinálása jelenti, ami hasznossá teszi a világításban, az automatizálásban, a jelzőtáblákban, az elektronikában, az utólagos felszerelési projektekben és más alacsony feszültségű alkalmazásokban.
A megbízható teljesítmény kulcsa a megfelelő kompatibilitás. Kapcsoló vásárlása vagy felszerelése előtt ellenőrizze az egyenfeszültséget, a maximális áramerősséget, a csatlakozó méreteit, a polaritást, a vezeték nélküli kompatibilitást, a kapcsolási módot, a környezeti feltételeket és a várható működési tartományt. Kereskedelmi és OEM-projektek esetén a beszállítói képességet, a termék konzisztenciáját, a testreszabási támogatást és a minőség-ellenőrzést is értékelni kell.
TLD Electronics (HK) Co., Limitedprofesszionális támogatást nyújthat azoknak az ügyfeleknek, akik egyenáramú kapcsolóelemeket és vezeték nélküli vezérlési megoldásokat keresnek. Ha új terméket fejleszt, nagykereskedelmi komponenseket vásárol, vagy megfelelő konfigurációt keres egy adott alkalmazáshoz,lépjen kapcsolatba velünka szükséges feszültséggel, áramerősséggel, csatlakozó specifikációval, vezérlési távolsággal, mennyiséggel és alkalmazási adatokkal. A világos műszaki követelmény segít a beszállítónak megfelelőbb megoldást ajánlani, és csökkenti a kompatibilitási problémákat a gyártás előtt.
